NBU
NEXKIN – BUILT UP BAR
매우 우수한 구조력을 가진 시스템으로 기존 커튼월로 불가능했던 높이의 구간에 적용
개요
| 적용강종 | 생산방식 | 두께 | 규격 |
|---|---|---|---|
| SS275 or SM355A (이외 강종도 적용가능) |
*고출력 레이저 용접 또는 고정밀 CO₂ 용접 (설계된 타입에 적합한 방식으로 적용) |
6 mm~ 30 mm (구조 계산 결과에 따라 각 현장별 최적화 설계 진행) |
다양함 |
* 고출력 레이저 용접, 고밀도 CO₂ 용접
절단 및 밀링 가공된 자재를 레이저 용접 또는 CO₂ 용접 방식으로 접합하여 구조적 일체화와 높은 안정성을 확보하였으며, 이를 통해 다양한 입면 구현이 가능
상세규격
| 품번 | NBU-XXXX |
|---|---|
| 규격 | WIDTH : 60 mm 부터 / DEPTH : 150 mm 부터 (THICKNESS : 6 mm ~ 30 mm) |
| 형태 |
|
타입
-
수직부재 (NBU)
-
수평부재 (NBF)
아래의 3가지 기본 구성 이외에도 설계자가 의도하는
다양한 디자인의 구현이 가능
-
(비 노출형)
-
(부분 노출형)
-
(완전 노출형)
조립도면
3D 조립도
2-SIDE TYPE
(부분 노출형)
생산방식
LASER WELDING (고출력 레이저 용접)
일반 구조용 강재의 용접 방식과는 다르게 별도의 용제나 용가제를 사용하지 않으며, 고출력의 레이저를 이용하여 모재 (대상부재) 자체를 고열로 용융하면서 접합하는 방식
| 장점 | 단점 |
|---|---|
| 열영향부가 적어 휨/변형이 거의 없음 용접 비드가 생성되지 않아 용접부가 간결 컴퓨터 제어를 통한 자동화로 정밀하고 균일한 품질 확보 |
높은 설비 투자 비용 및 유지 보수, 생산 비용 국내에 품질을 만족하는 생산 업체 극소수 생산에 많은 시간이 소요 (Lead time이 길다) |
-
레이저 용접 작업 광경
-
레이저 용접 작업면

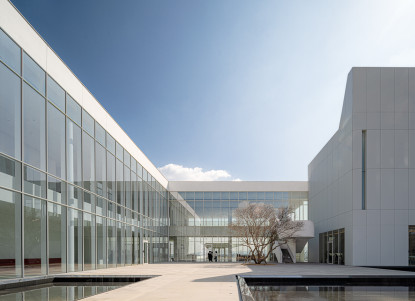

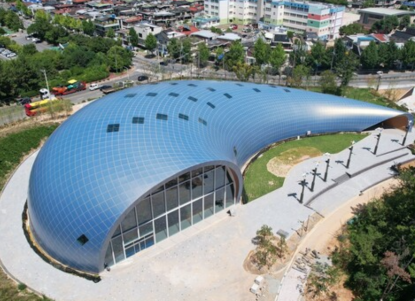

시공사례
-
-
-
-
-
-
고출력 레이저 용접, 고밀도 CO2 용접
절단 및 밀링 가공된 자재를 레이저 용접 또는 CO2용접 방식으로 접합하여 구조적 일체화와 높은 안정성을 확보하였으며, 이를 통해 다양한 입면 구현이 가능
