NTH
NEXKIN – T HALF FORMING BAR
HALF T-BAR 구조를 적용하여, 높은 강도와 내구성을 유지하면서도 효율적인 시공이 가능
개요
| 적용강종 | *생산방식 | 두께 | 규격 | |
|---|---|---|---|---|
| FLANGE (플랜지) |
PosMAC (포스맥) 그 외 |
ROLL-FORMING (롤포밍) |
3mm | 3종 (70x30, 80x30, 100x30) |
| WEB (웹) |
SS275 or SM355A (이외 강종도 적용 가능) |
후판 절단 및 밀링 | 7mm ~ 40mm (다양하게 적용) |
다양하게 적용 |
* FLANGE(플랜지)와 WEB(웹)의 정밀 용접 결합 (고출력 레이저 용접)
롤포밍한 플랜지와 절단 및 밀링 가공된 웹을 레이저 용접으로 접합하여 구조적 일체화와 높은 안정성을 확보하였으며, 이를 통해 다양한 입면 구현이 가능
상세규격
| 구분 | FLANGE (플랜지) | WEB (웹) | ||
|---|---|---|---|---|
| 품번 | NTH-7012 | NTH-8012 | NTH-1012 | - |
| 규격 | 70x30 | 80x30 | 100x30 | 다양하게 적용 |
| 형태 |
|
|
|
|
타입 VERSION.1
-
수직부재 (NTH)
-
수평부재 (NTH)
아래의 3가지 기본 구성 이외에도 설계자가 의도하는
다양한 디자인의 구현이 가능
-
(비 노출형)
-
(부분 노출형)
-
(완전 노출형)
타입 VERSION.2
-
수직부재 (NTH)
-
수평부재 (NTF)
아래의 3가지 기본 구성 이외에도 설계자가 의도하는
다양한 디자인의 구현이 가능
-
(비 노출형)
-
(부분 노출형)
-
(완전 노출형)
조립도면 VERSION.1
3D 조립도
2-SIDE TYPE
(부분 노출형)
조립도면 VERSION.2
3D 조립도
2-SIDE TYPE
(부분 노출형)
생산방식
LASER WELDING (고출력 레이저 용접)
일반 구조용 강재의 용접 방식과는 다르게 별도의 용제나 용가제를 사용하지 않으며, 고출력의 레이저를 이용하여 모재 (대상부재) 자체를 고열로 용융하면서 접합하는 방식
| 장점 | 단점 |
|---|---|
| 열영향부가 적어 휨/변형이 거의 없음 용접 비드가 생성되지 않아 용접부가 간결 컴퓨터 제어를 통한 자동화로 정밀하고 균일한 품질 확보 |
높은 설비 투자 비용 및 유지 보수, 생산 비용 국내에 품질을 만족하는 생산 업체 극소수 생산에 많은 시간이 소요 (Lead time이 길다) |
-
레이저 용접 작업 광경
-
레이저 용접 작업면

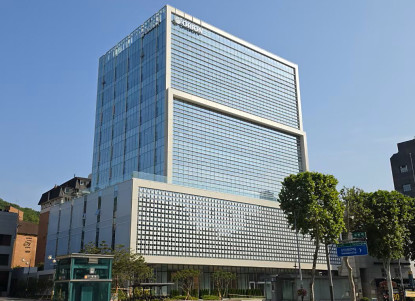

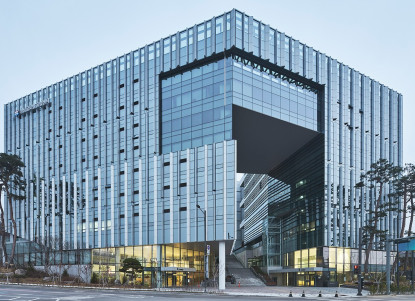

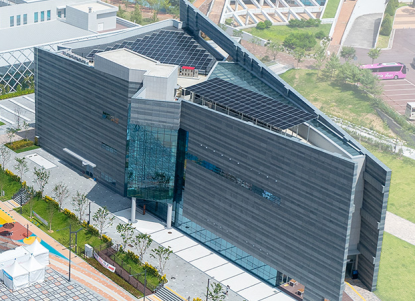

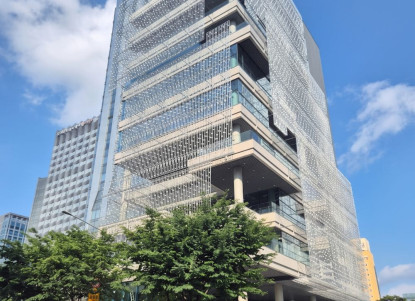

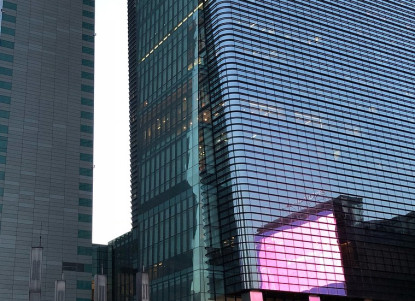

시공사례
-
-
-
-
-
-
FLANGE(플랜지)와 WEB(웹)의 정밀 용접 결합 (고출력 레이저 용접)
롤포밍한 플랜지와 절단 및 밀링 가공된 웹을 레이저 용접으로 접합하여 구조적 일체와와 높은 안정성을 확보하였으며, 이를 통해 다양한 입면 구현이 가능
